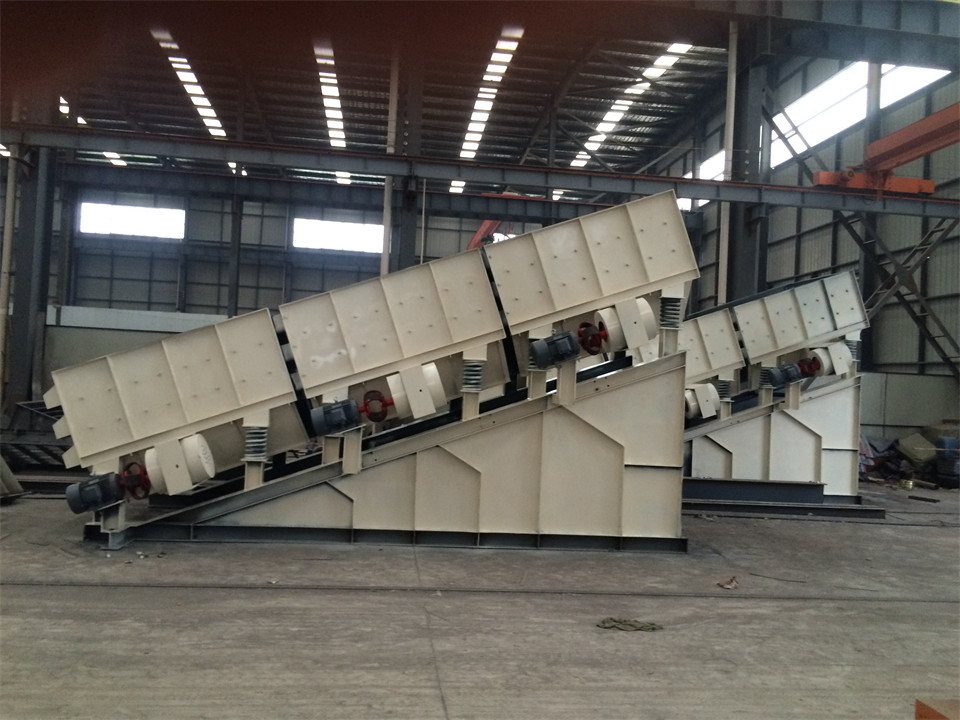

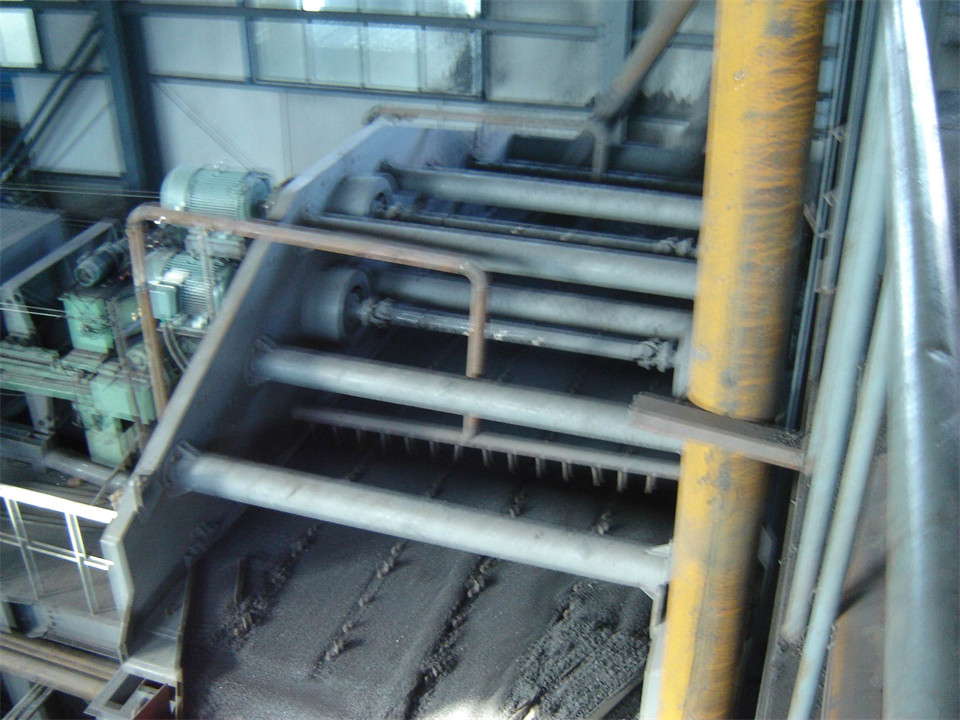

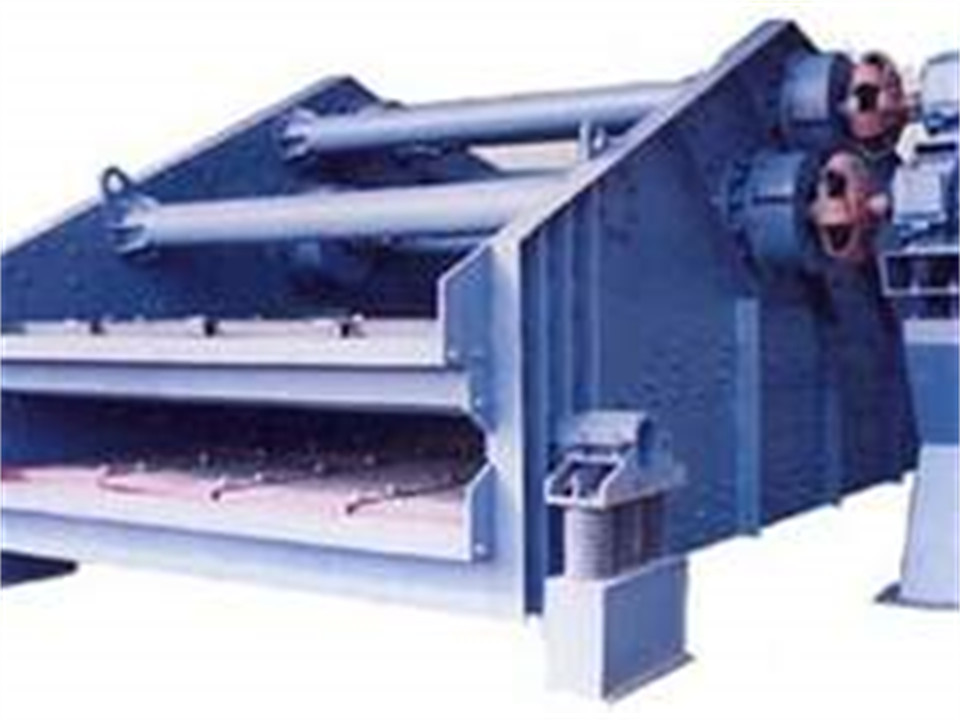

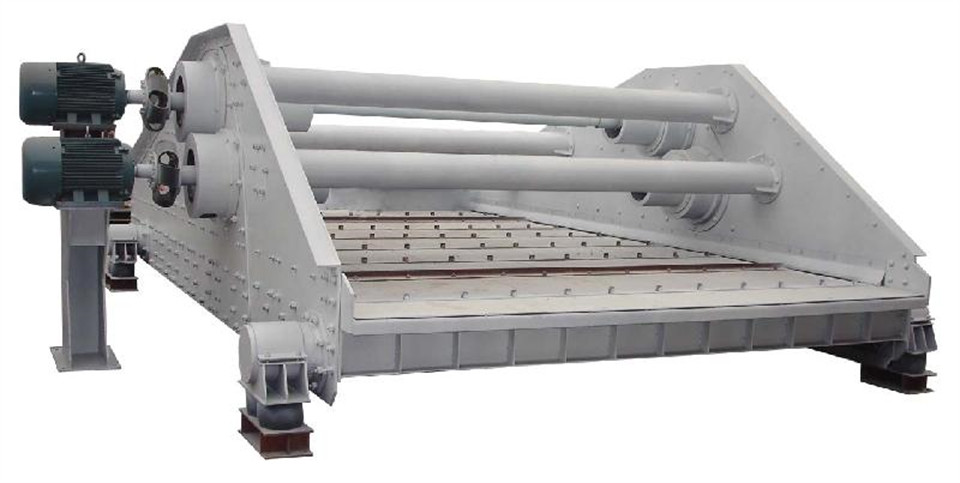

ZKB型直线振动筛(脱水、脱泥、分级)
●定义:采用自同步直线振动原理,物料在筛面上作抛射运动,使小颗粒和水分充分接触筛面,从而完成透筛。
●应用:主要用于煤炭、石油、矿山、冶金、化工等行业的中、细粒级物料脱水、脱介、脱泥及干式、湿式分级作业。
●结构特征:
1、优化德国、美国、前苏联先进技术自主研制,吸收各筛型的优点长处。
2、采用双轴自同步、块偏心式激振原理,三化程度高。
3、筛体强度、刚度大;噪音小,运转可靠、结构合理,便于维护。
4、ZKB系列规格齐全,技术成熟,是重要的脱水筛型,得到全面推广应用;筛型经过全新优化设计后,工作效率提高,物料不堵孔,故障率降低,使用寿命长。
●配备筛板:不锈钢条缝网、不锈钢复合网、编织网等
●选型:用户只需提供技术要求,现场测量、选型、设计等全由我们完成,量体打造。
●部分ZKB系列直线振动筛主要技术特征(仅供参考)可根据用户要求特殊设计制造
型 号 |
筛 面 |
给料粒度(mm) |
工作 频率 (HZ) |
双振幅 (mm) |
处理量 (t/h) |
外形尺寸 (长×宽×高) (mm) |
电 动 机 |
总重(T) |
支点工 作动负荷 (N) |
||||
层数 (层) |
面积 (m3) |
筛孔尺寸(mm) |
结构 |
型号 |
功率(KW) |
||||||||
ZKB0936 |
1 |
3.2 |
0.5-15 |
编织
冲孔
条缝
橡塑
等 |
≤200 |
16 |
6~9 |
22-40 |
3800×2582×1442 |
Y132M1-6 |
2×4 |
4 |
±900 |
2ZKB0936 |
2 |
3.2×2 |
上:6-50 下:0.5-13 |
≤200 |
16 |
6~9 |
25-50 |
3800×2425×1857 |
Y132M1-6 |
2×4 |
5 |
±900 |
|
ZKB1236 |
1 |
4.3 |
0.5-15 |
≤200 |
16 |
6~9 |
30-60 |
3800×2425×1830 |
Y132M2-6 |
2×5.5 |
4.5 |
±900 |
|
2ZKB1236 |
2 |
4.3×2 |
上:6-50 下:0.5-25 |
≤200 |
16 |
6~9 |
35-70 |
3800×2425×1970 |
Y132M2-6 |
2×5.5 |
5.4 |
±900 |
|
ZKB1536 |
1 |
5.4 |
0.5-15 |
≤200 |
16 |
6~9 |
35-70 |
3800×2425×1830 |
Y132M2-6 |
2×5.5 |
5 |
±1000 |
|
2ZKB1536 |
2 |
5.4×2 |
上:6-50 下:0.5-25 |
≤200 |
16.2 |
6~9 |
40-80 |
3800×2425×1970 |
Y160M-6 |
2×7.5 |
6.7 |
±1000 |
|
ZKB1548 |
1 |
7.2 |
0.5-15 |
≤200 |
16 |
6~9 |
45-95 |
5000×2525×1638 |
Y132M2-6 |
2×5.5 |
6.3 |
±1125 |
|
2ZKB1548 |
2 |
7.2×2 |
上:6-50 下:0.5-13 |
≤200 |
16.2 |
6~9 |
50-105 |
5000×2698×1920 |
Y160M-6 |
2×7.5 |
7.5 |
±1125 |
|
ZKB1756 |
1 |
9.5 |
0.5-15 |
≤200 |
16.2 |
6~9 |
65-125 |
5800×3042×1954 |
Y160L-6 |
2×11 |
7.1 |
±1450 |
|
2ZKB1756 |
2 |
9.5×2 |
上:6-50 下:0.5-13 |
≤200 |
16.2 |
6~9 |
70-135 |
5800×2965×2054 |
Y160L-6 |
2×11 |
8.2 |
±1450 |
|
ZKB1842 |
1 |
7.5 |
0.5-15 |
≤200 |
16.2 |
6~9 |
50-100 |
4400×3140×1650 |
Y160M-6 |
2×7.5 |
6.5 |
±1450 |
|
2ZKB1842 |
2
|
7.5×2 |
上:6-50 下:0.5-13 |
≤200 |
16.2 |
6~9 |
55-115 |
4400×3140×2150 |
Y160L-6 |
2×11 |
8.2 |
±1800 |
