断带抓捕器
  • 点击数:520
 [←]  往复式给煤机
 [→]  振动给料机

  • 一、概述

      断带保护(抓捕)器是一种先进的断带保护装置，分为上皮带断带保护（抓捕）器和下皮带断带保护(抓捕)器。是在皮带输送系统中对其安全保护的理想设备，整机设计合理、紧凑，具有完善的保护和控制数学模型，其结构简单、工作稳定、运行可靠、操作方便，维护量小，不仅适用于常规环境，而且适用于酸、碱、盐及大气腐蚀环境。广泛应用于煤矿、冶金、电力、矿山、港口、化工、水泥、建材、粮食等行业。
      本书主要是针对断带保护器的安装、操作、校准和维修等方面加以介绍和说明。
    二、主要技术指标
    1、系统性能
     可产生的抓捕力度：1.5-3T
     适用皮带宽度：500-2000mm
     皮带输送机倾角：＜30O
     适用皮带形式：U型、槽型等皮带
     环境温度：－20OC~+60OC
    三、断带保护器的种类
     断带保护器大致分为悬浮式、固定式、挤压式等三个种类。
    四、系统组成、工作原理及特点
    1、系统组成

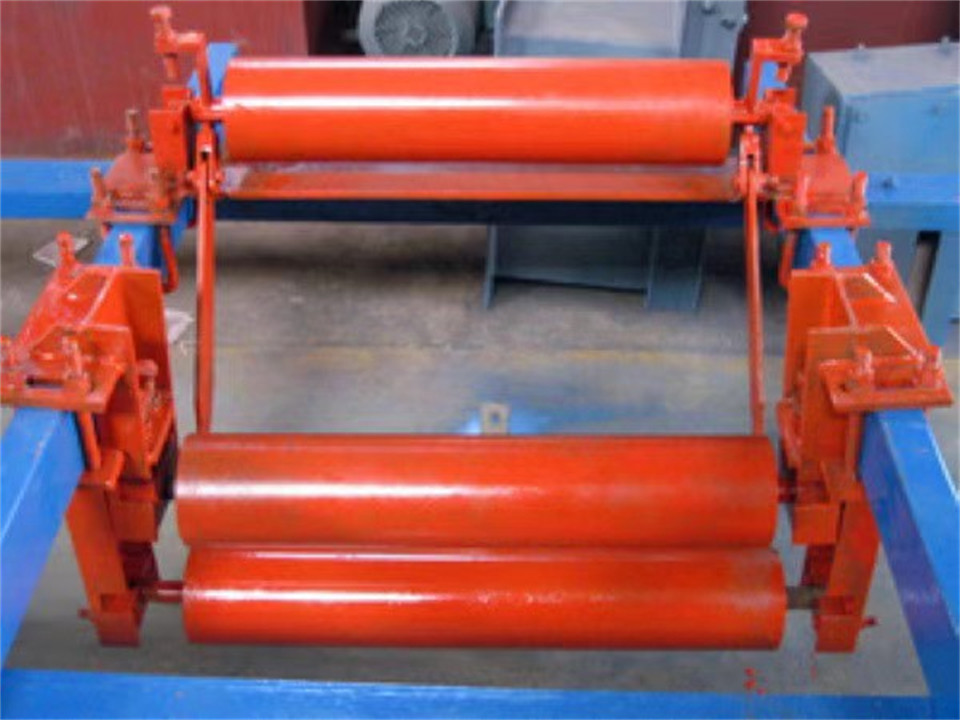

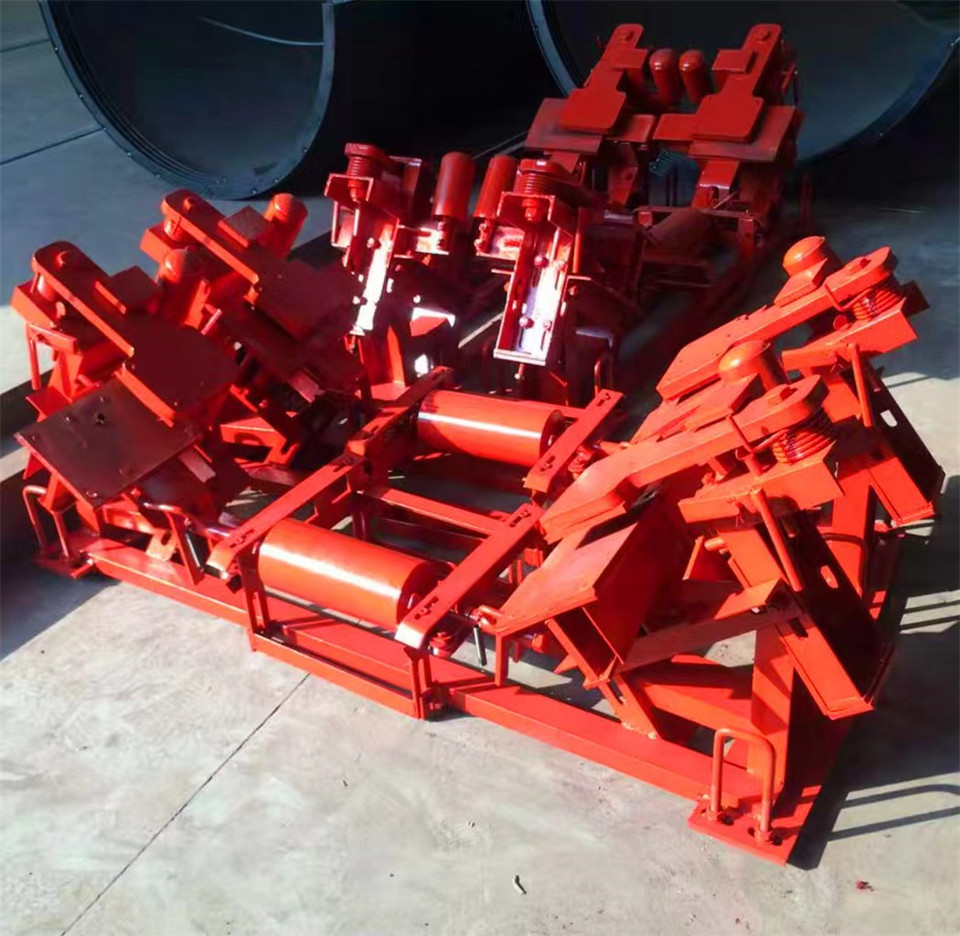

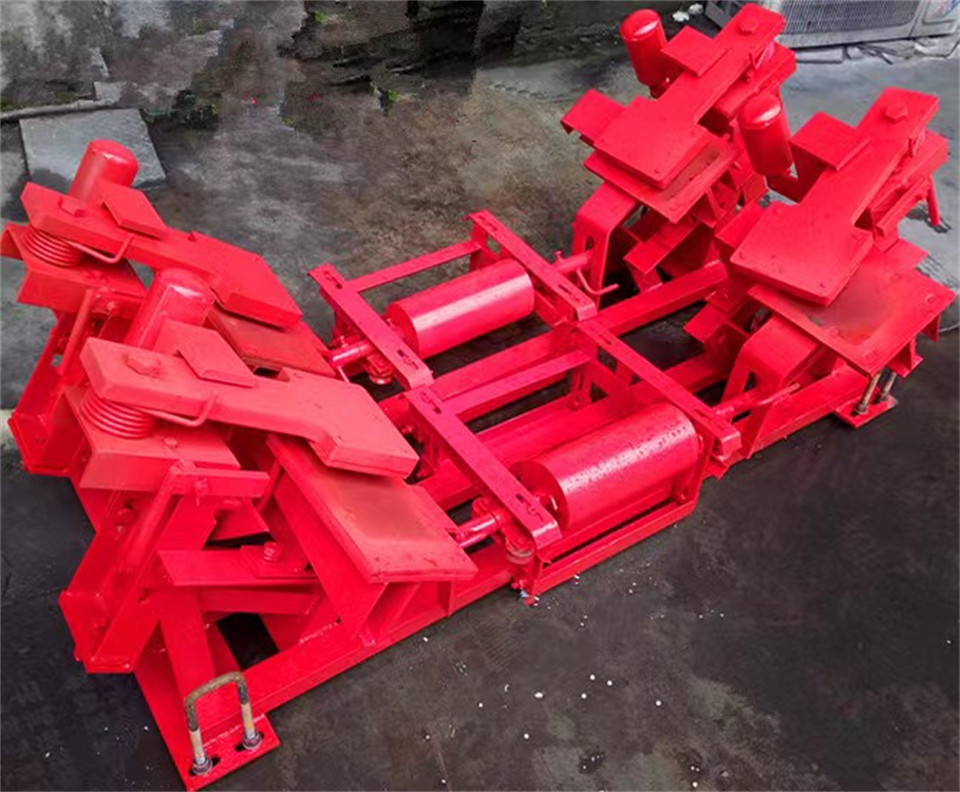

     断带保护器主要由：断带保护器架、偏心托辊、同心托辊、触发装置和摩擦装置等五部分组成。
    2、基本工作原理

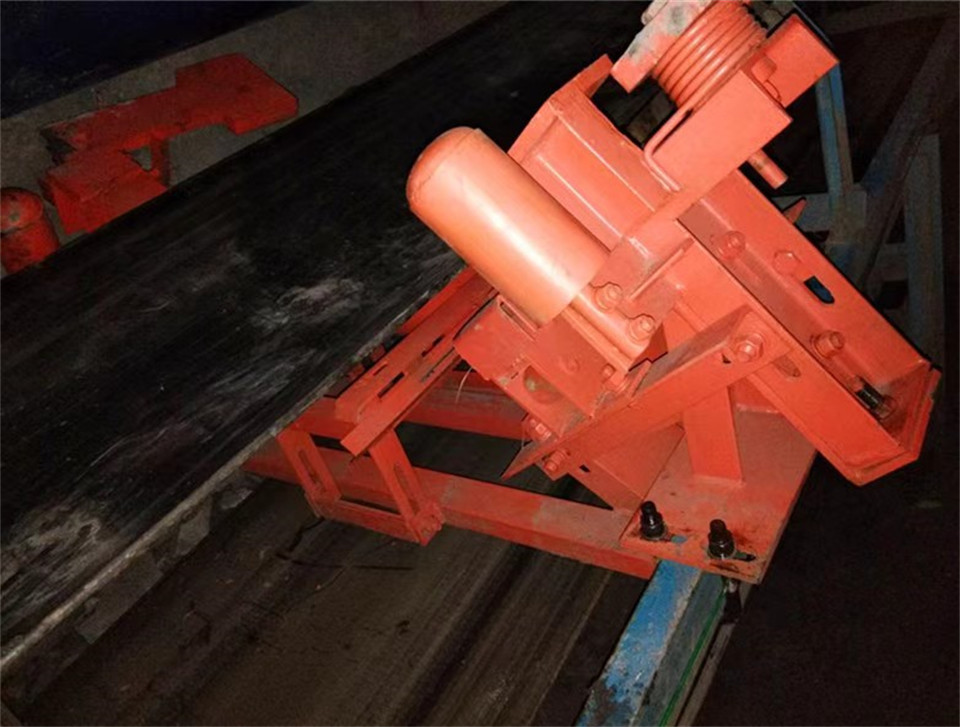

     将断带保护器，安装于皮带输送机的纵梁上，通过其偏心托辊、同心托辊与皮带输送机上的皮带的接触，产生正向的运动趋势；由于其偏心托辊只能同皮带输送机上的皮带同一方向运动，所以当由于输送机故障而产生皮带下滑时，通过偏心托辊的反向运动与其摆臂上的摩擦装置迅速贴合，瞬间抓住输送机上的皮带，从而起到保护皮带和避免因皮带下滑而产生的各种损失的作用。
     该断带保护器结构简单，工作稳定可靠，通过独具特色设计使其占用空间减至最低，而且防震、防蚀、维护量极少，现场安装简单方便；其抗侧向力、水平分力的设计，使得皮带跑偏水平分力、皮带张力对断带保护器的影响较小；高强度的矩型材料刚性好，变形小，保持了断带保护器受力和长期的稳定性。
     断带保护器安装方便，防尘、防水、双层密封，寿命长，稳定性好。
     摩擦块采用钢板和高科技材料的结合面，上部为优质钢板，下部是高科技防暴刹车材料，接触面大，包角大，可消除摩擦块与皮带接触打滑所产生的误差。
      独具纠偏功能，无需人工操作操作，断带保护器便可进行自动校准皮带，可靠的保证了断带保护器安全性与稳定性。
      托辊为密封，防尘、防水、防腐蚀结构。
