●主要用途
快速卡绳器,主要用于矿井提升钢丝绳、罐道钢丝绳、提升容器、悬挂装置等在换绳、穿绳、维修时需要固定钢丝绳的场合。
●主要结构与技术参数

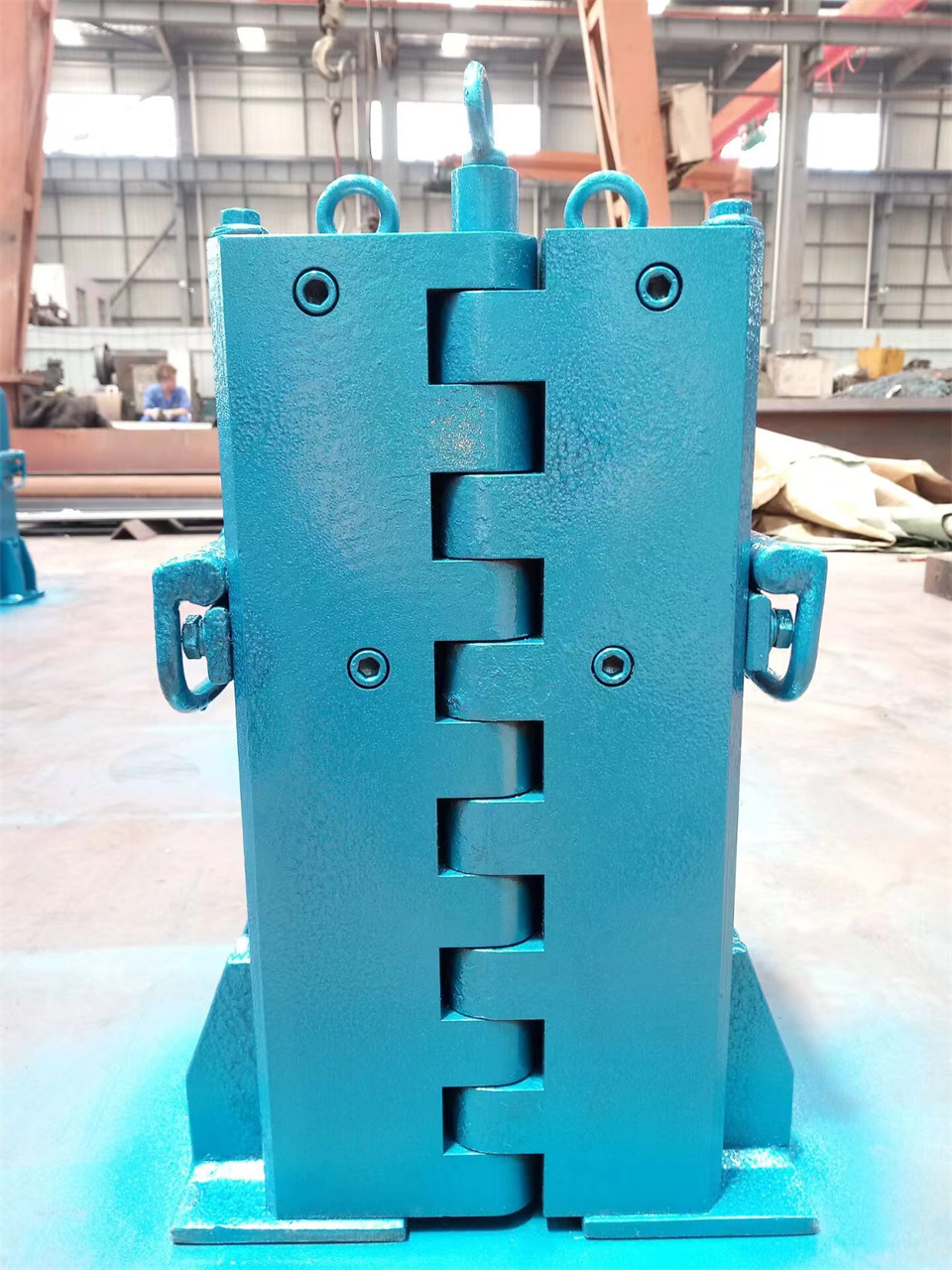

快速卡绳器,采用楔块和平面轴承结构,形成滚动摩擦楔形自锁结构,具有单向自锁反向方便解脱的功能。
▲主要结构特点:
1、被卡住的钢丝绳与楔块不产生相对滑动,反向受力时,钢丝绳能方便的解脱。
2、采用销轴铰链结构,装卡速度快,只需数分钟即可完成卡绳。
3、 结构简单,重量轻,安全可靠,使用维护方便。
▲主要技术参数
适用绳径mm |
Φ20—46 |
Φ46—56 |
高度mm |
450 |
480 |
厚度mm |
112 |
142 |
宽度mm |
280 |
320 |
承载中心距mm |
260 |
300 |
允许载荷KN |
150KN |
200KN |
备注:有关选型或特殊要求及不明之处请与我们联系 |
●使用方法

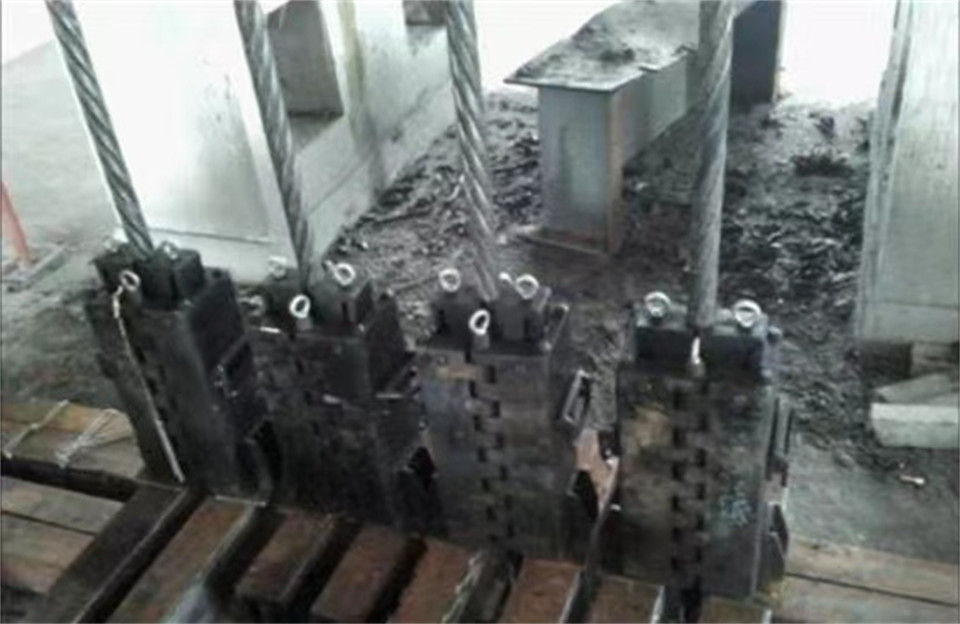

1、将卡绳器放在承载梁上,提起楔块,插上销子;
2、拔出一侧销轴,打开绳卡,将钢丝绳放入;
3、合上绳卡,插上销轴;
4、拔出楔块销子,使楔块圆弧面接触钢丝绳;
5、使用完毕后,反向提升钢丝绳,使楔块解脱,卸下绳卡。
●注意事项
1、使用前必须检查楔块、平面轴承、销轴等转动、移动部件动作是否灵活;
2、使用时绳卡必须放在承载梁上,承载梁必须可靠稳固;
3、使用时一定要注意,不要使销轴等零件坠落;
4、使用完毕后必须妥善保管,擦净涂油,防止生锈;
5、本卡绳器的所有吊环及把手只能承受自重,不能作其他承载使用。
